EQUIPOS DE VULCANIZADO PARA FAJA

Prensa vulcanizadora

Vulcanizador de banda refrigerado por agua para empalme de fajas transportadoras
Prensa vulcanizadora
Ancho mínimo de vulcanización: 600mm
Prensa vulcanizadora
Ancho máximo de vulcanización: 3200mm
Prensa vulcanizadora
Prensa vulcanizadora
Prensa vulcanizadora
Prensa vulcanizadora
Prensa vulcanizadora
Prensa vulcanizadora
Prensa vulcanizadora
Prensa vulcanizadora
Prensa vulcanizadora
Prensa vulcanizadora

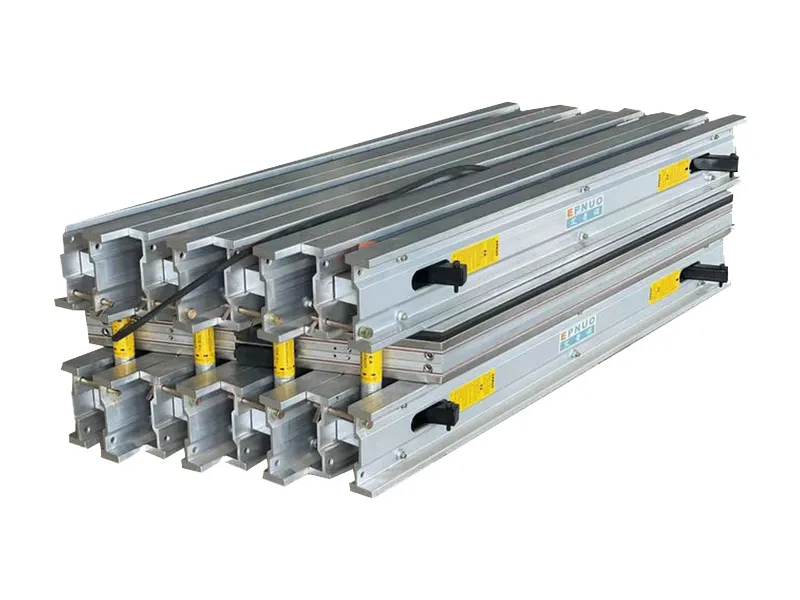

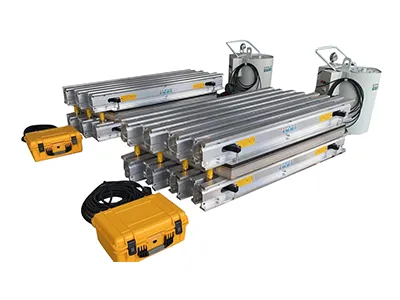

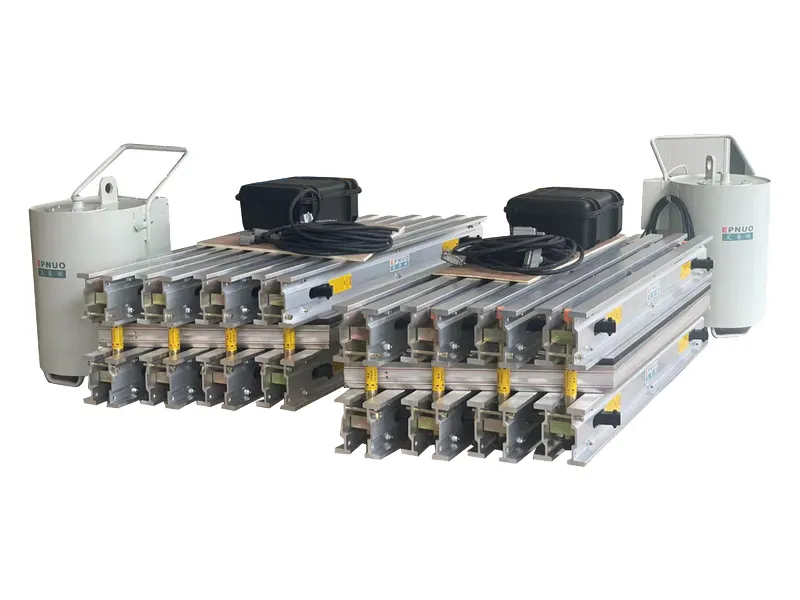

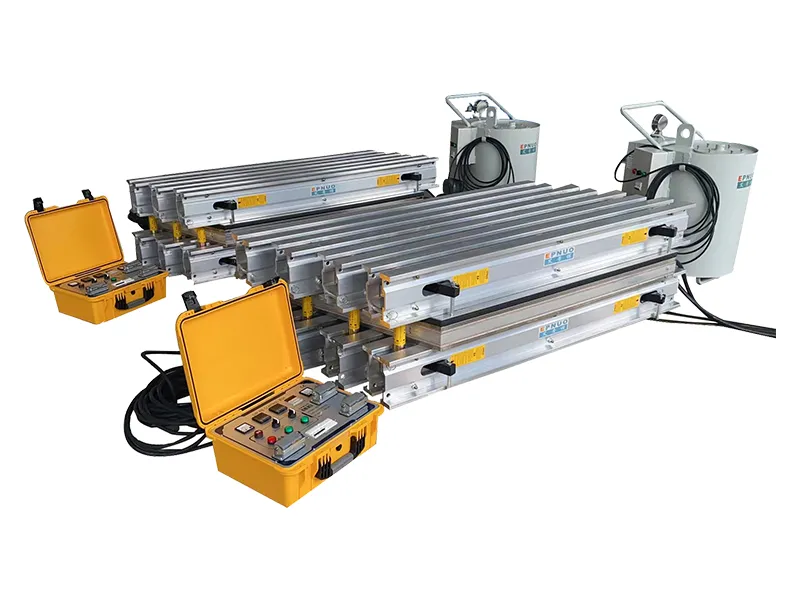

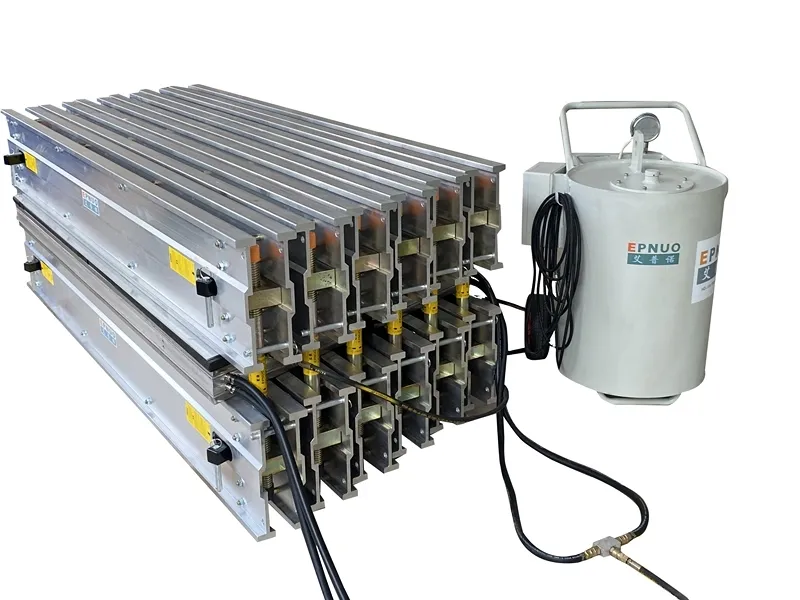

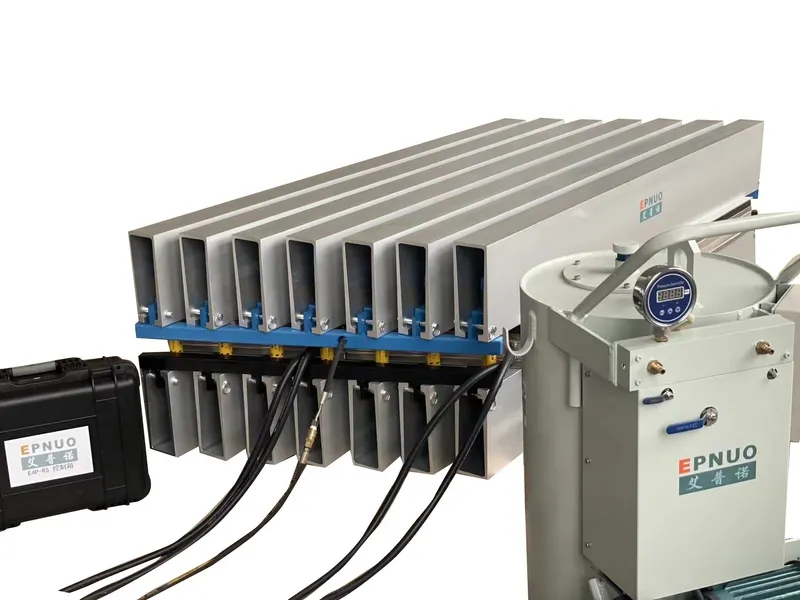

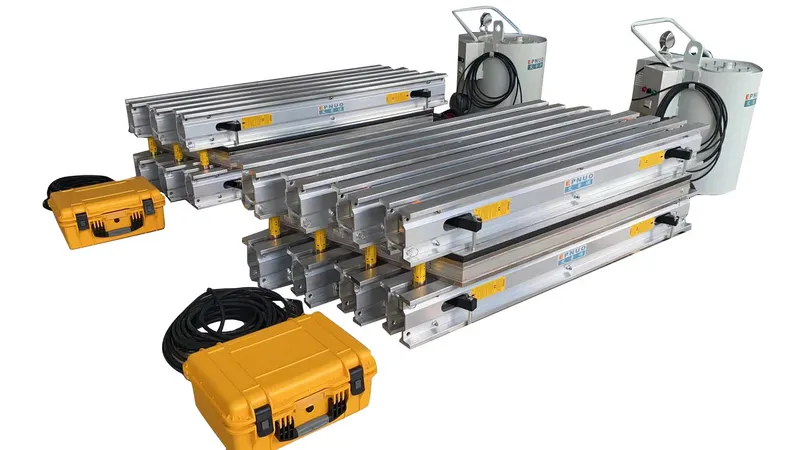

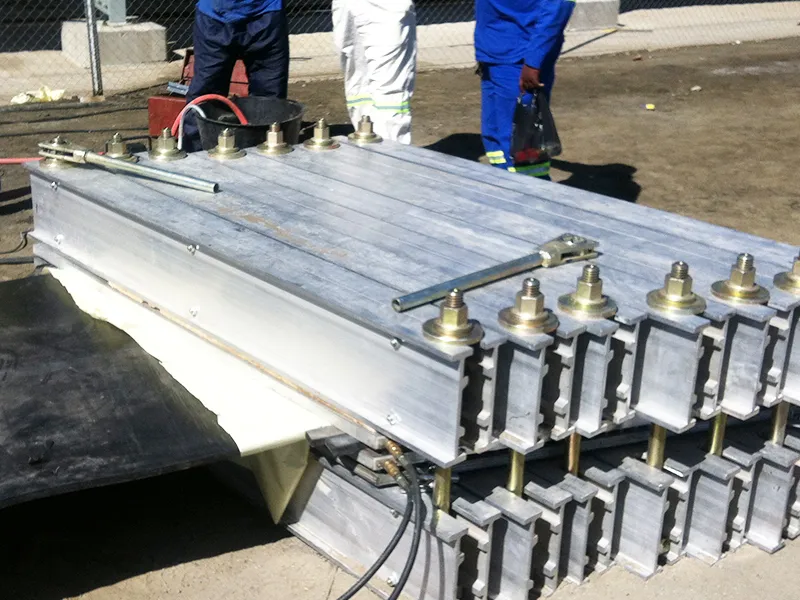

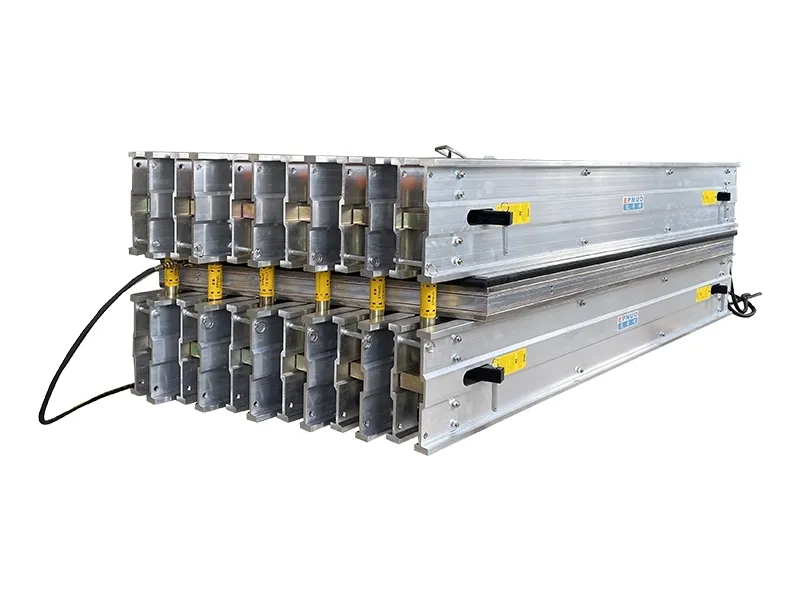

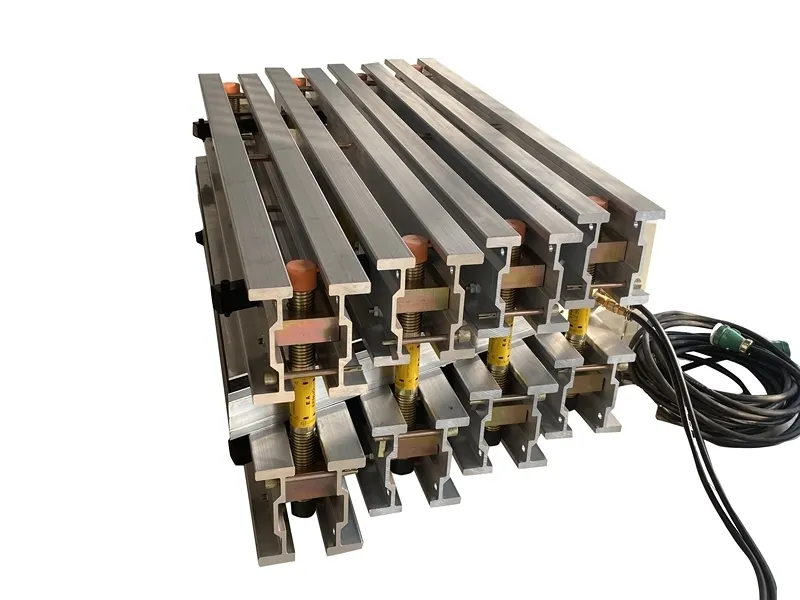

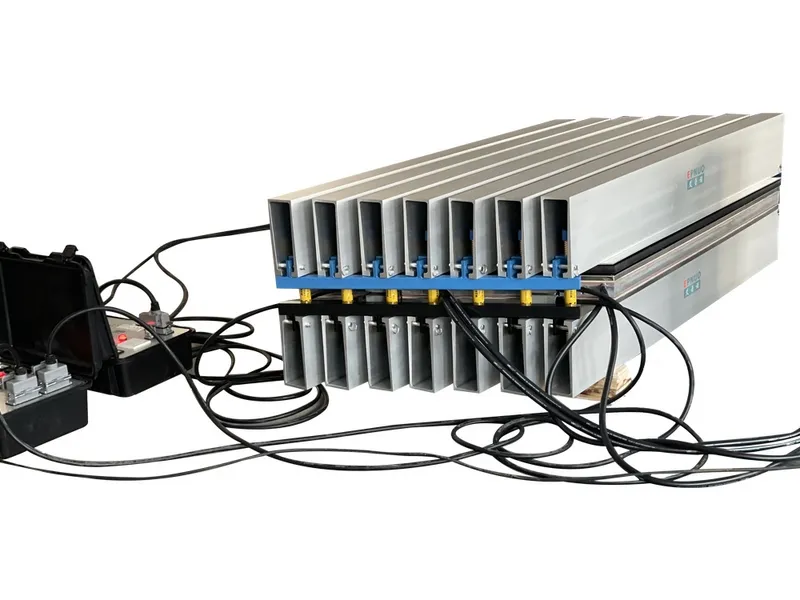

La prensa vulcanizadora con enfriamiento por agua ha sido diseñada para ofrecer velocidad, portabilidad y alto rendimiento en el empalme de fajas transportadoras. Fabricada con aleación de aluminio liviano, cuenta con un diseño compacto y de rápido ensamblaje, lo que la convierte en la solución ideal para uniones de fajas de caucho directamente en el sitio de trabajo.

Se trata de un vulcanizador modular de alta resistencia, ampliamente reconocido en la industria por su durabilidad, construcción ligera y capacidad para operar en entornos mineros exigentes. Está diseñado para cubrir completamente la zona de empalme, ya sea en fajas de tejido o de cables de acero, y admite configuraciones de una o varias unidades, según la longitud de la banda. Es compatible con diversos tipos de empalmes, como biselados, rectangulares o en espiga (chevron), y destaca especialmente por su sistema de enfriamiento rápido.

A diferencia de los vulcanizadores tradicionales, que requieren entre 4 y 5 horas para enfriarse de forma natural, esta prensa alcanza temperaturas por debajo de los 70 °C en solo 15 a 20 minutos. Esto reduce significativamente el tiempo de reparación y permite una rápida reanudación de las operaciones, siendo especialmente valiosa para reparaciones en campo o proyectos con decenas o incluso cientos de empalmes, donde cada minuto cuenta como una ganancia en productividad.

Solicite una cotización Descarga
Información técnica
Ancho de banda: de 600 a 3200 mm
Ángulo de empalme: 17º / 22º / 90º
Material: acero de alta calidad 45# / aleación de aluminio 7005, 6061
Sistema de enfriamiento: enfriamiento por agua
Sistema de calentamiento: elementos calefactores de silicona
Presión superficial: 100-200PSI
Presión de vulcanizado: 100-200PSI (dependiendo del tipo de banda)
Temperatura de vulcanizado: 145-155℃
Presión de aire: máx. 7 kg/cm² (100 PSI)
Presión de agua: máx. 14 kg/cm² (200 PSI)
Temperatura máxima de calentamiento: 185 °C (365 °F)
Voltaje: 380 V trifásico, u otras opciones de voltaje disponibles (220V, 400V, 415V, 440V, 480V, 525V)
Tiempo de enfriamiento: 15–20 minutos (hasta menos de 70 °C)
Tiempo de calentamiento: 35 minutos o menos (en primavera y otoño)
Aplicaciones Características

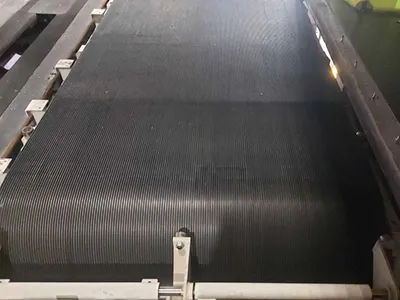

Las prensas de vulcanizado para fajas transportadoras se utilizan ampliamente en sistemas de manejo de materiales a granel en sectores como la metalurgia, minería, generación de energía, puertos, materiales de construcción y procesamiento químico. Están diseñadas para el empalme y la reparación de diversos tipos de bandas transportadoras, incluyendo bandas EP (poliéster-nylon), bandas de nylon, bandas de lona de algodón y bandas con núcleos de cables de acero.

  • Prensa vulcanizadora
  • Prensa vulcanizadora
  • Prensa vulcanizadora
  • Prensa vulcanizadora
  • Prensa vulcanizadora
  • Prensa vulcanizadora
Bolsa de presión EPNUO para una distribución uniforme de la presión en toda la superficie del empalme
Sistema de enfriamiento integrado en las platinas
Innovador sistema de calentamiento rápido con elementos de silicona

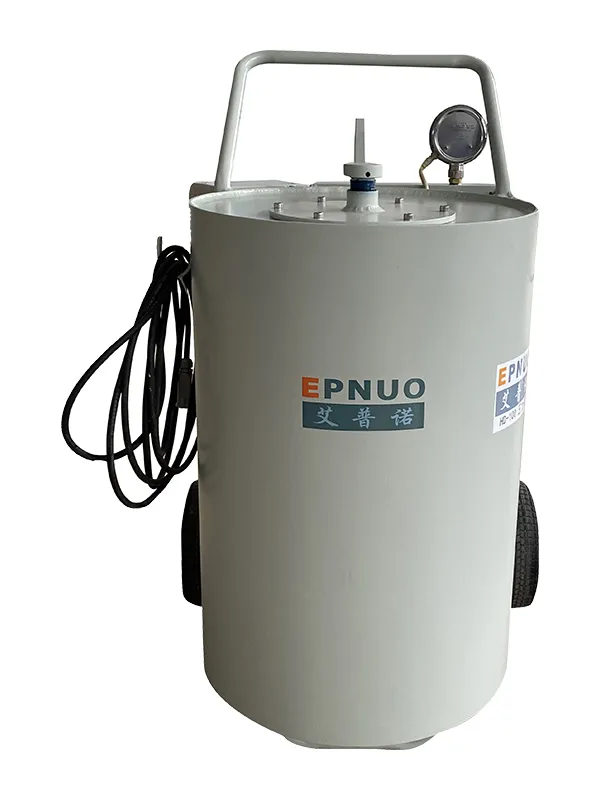

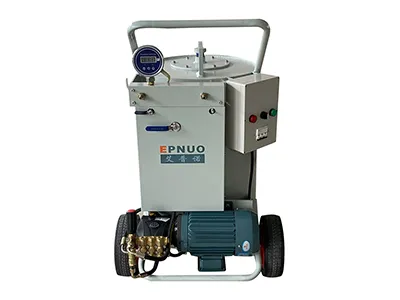

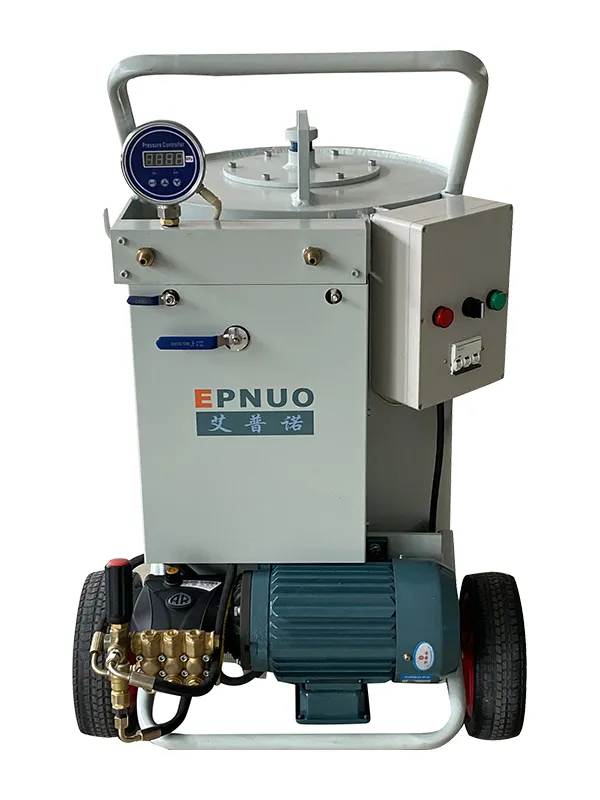

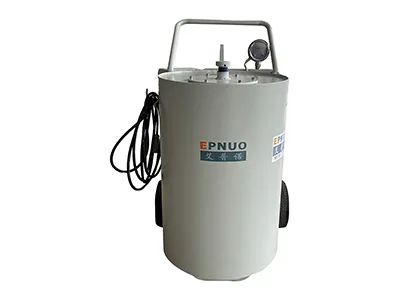

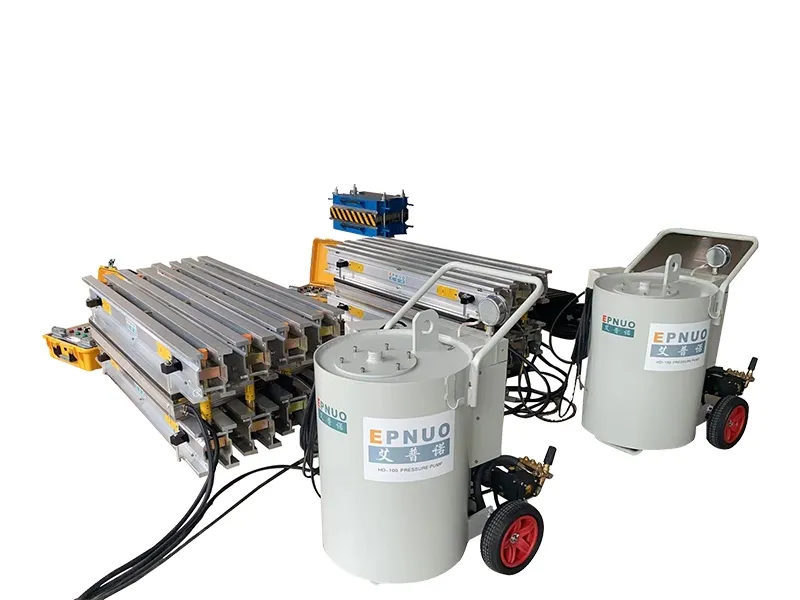

Unidad hidráulica inteligente HD-100 (bomba y depósito), opcional, pero necesaria para presiones de trabajo superiores a 7 kg/cm² (100 psi). Todos los componentes eléctricos cuentan con certificación CE
Diseñada para soportar presiones de hasta 7 kg/cm² (100 psi) para bandas de tejido y hasta 14 kg/cm² (200 psi) para bandas con cables de acero
Platinas calefactoras SVP fabricadas a medida

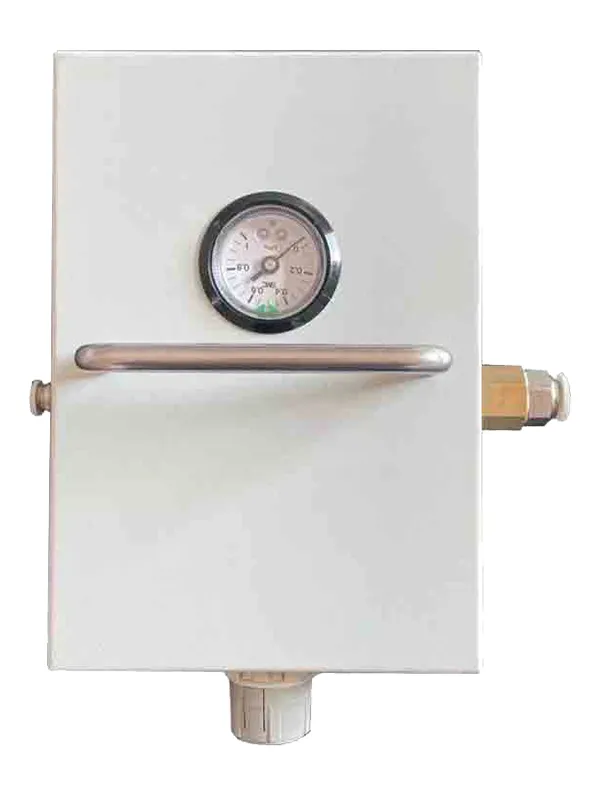

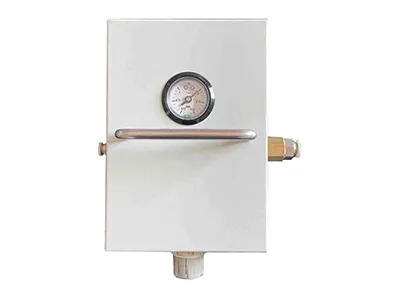

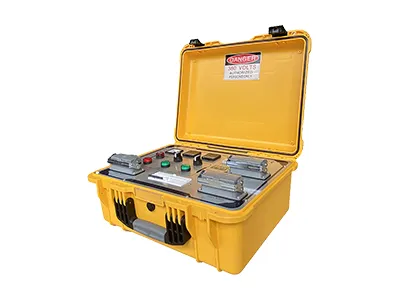

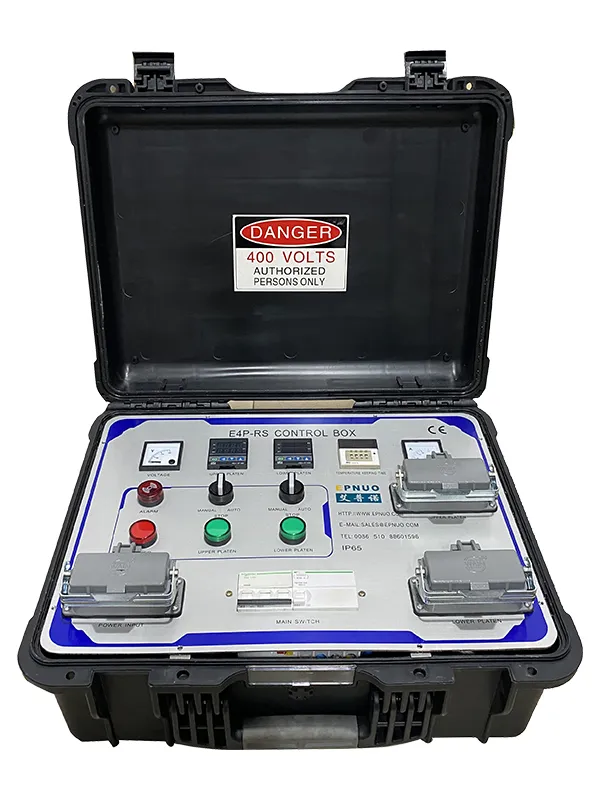

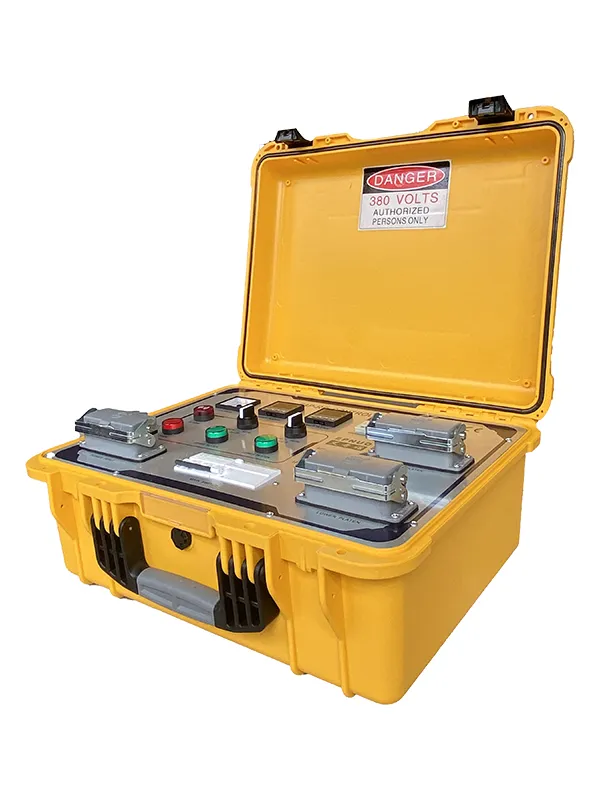

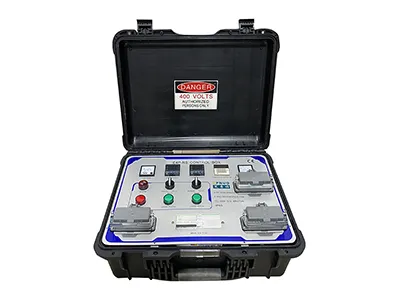

Unidad de control AirBox fabricada en plástico técnico, que permite automatizar el ciclo de vulcanizado

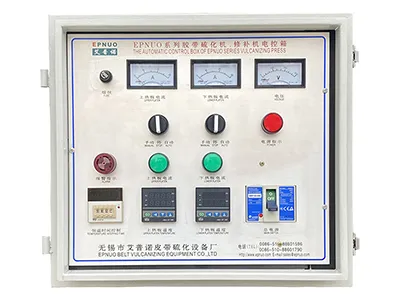

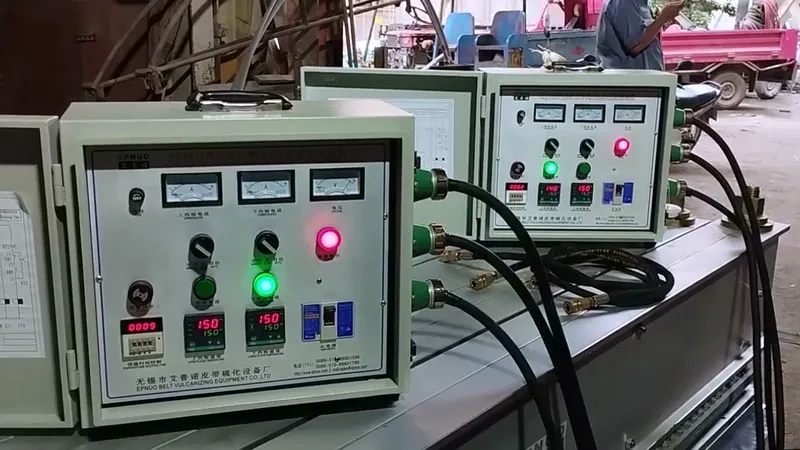

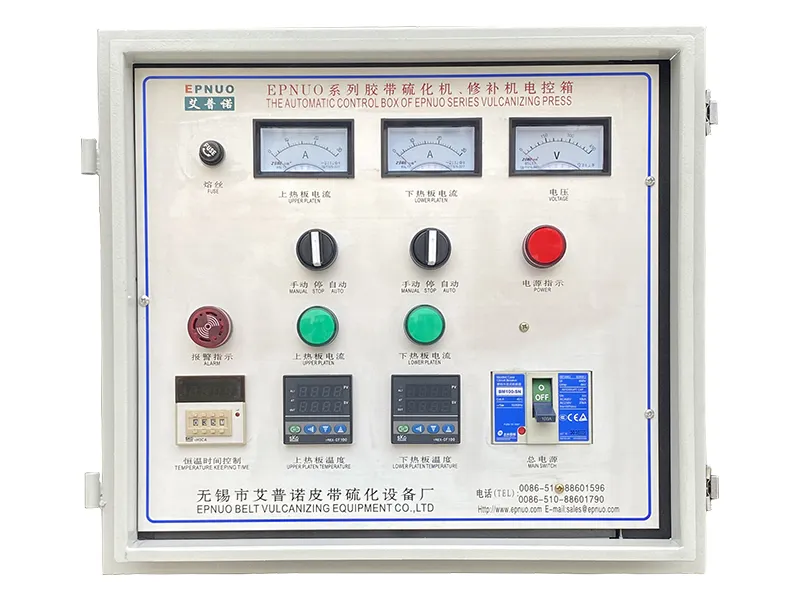

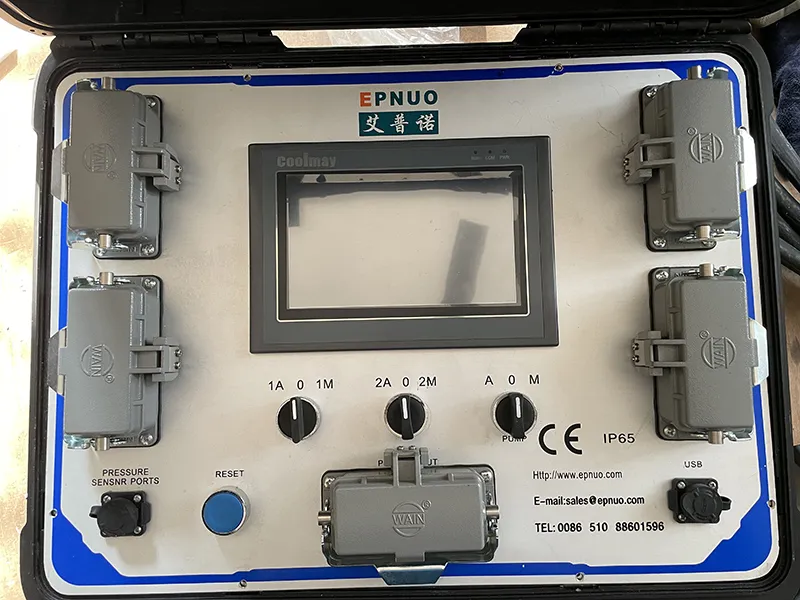

Controlador digital de temperatura y temporizador
Alerta sonora al finalizar el ciclo de vulcanizado
Platinas equipadas con bolsa de aire/agua
Enfriamiento rápido por agua

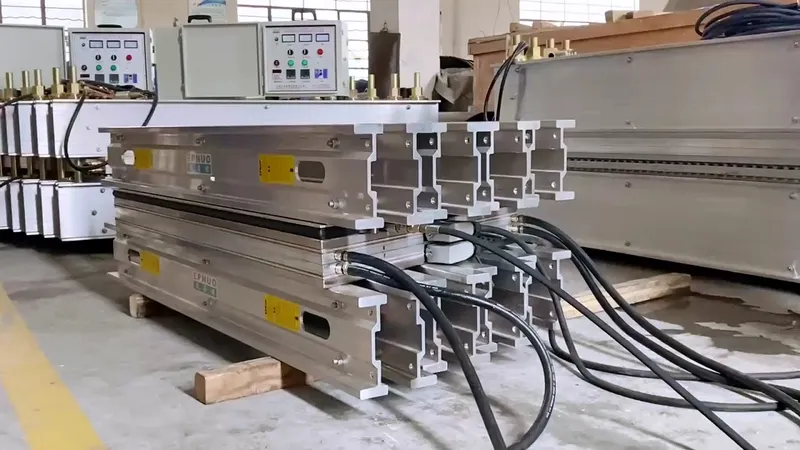

Videos

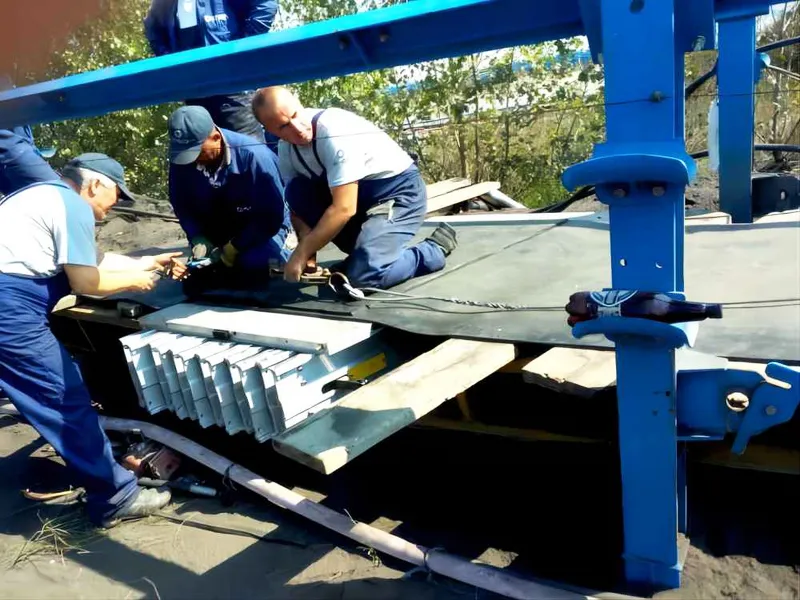

  • Montaje de fajas transportadoras
    Montaje de fajas transportadoras

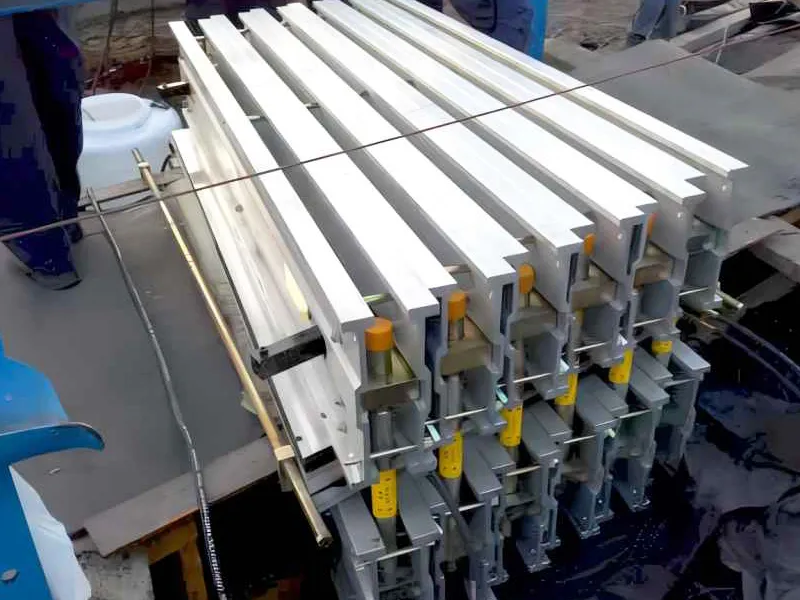

  • Prensa portátil para empalmes
    Prensa portátil para empalmes
Especificaciones
Modelo Ancho máximo de faja Tamaño de platinas Longitud del empalme  (Descontar 2"/50mm  para empalme tipo "finger") Sistema de barra transversal Peso componente principal Total peso apróx
A B C Número de tipo de barras Tipo Largo de barra Barra transversal Platina de barra
cm mm cm mm cm mm cm mm cm mm cm mm lbs kg lbs kg lbs kg
EPN-1930-22-100-E4P-2EA42 24 610 19 480 30 760 28 710 13 330 2 EA 42 1067 52 24 55 25 501 228
EPN-1937-22-100-E4P-2EA49 30 760 19 480 37 940 34 865 13 330 2 EA 49 1245 61 28 68 31 568 258
EPN-1943-22-100-E4P-2EA55 36 915 19 480 43 1090 40 1015 13 330 2 EA 55 1397 68 31 79 36 624 284
EPN-2843-22-100-E4P-3EA55 36 915 28 710 43 1090 40 1015 22 560 3 EA 55 1397 68 31 116 53 917 417
EPN-3343-22-100-E4P-4EA55 36 915 33 840 43 1090 40 1015 27 685 4 EA 55 1397 68 31 137 62 1151 523
EPN-3743-22-100-E4P-4EA55 36 915 37 940 43 1090 40 1015 31 785 4 EA 55 1397 68 31 153 70 1199 545
EPN-1950-22-100-E4P-2EA62 42 1065 19 480 50 1270 46 1170 13 330 2 EA 62 1575 77 35 92 42 691 314
EPN-2850-22-100-E4P-3EA62 42 1065 28 710 50 1270 46 1170 22 560 3 EA 62 1575 77 35 135 61 1015 462
EPN-3350-22-100-E4P-4EA62 42 1065 33 840 50 1270 46 1170 27 685 4 EA 62 1575 77 35 159 72 1275 580
EPN-3750-22-100-E4P-4EA62 42 1065 37 940 50 1270 46 1170 31 785 4 EA 62 1575 77 35 178 81 1330 604
EPN-4350-22-100-E4P-5EA62 42 1065 43 1090 50 1270 46 1170 37 940 5 EA 62 1575 77 35 207 94 1603 729
EPN-1958-22-100-E4P-2EA70 48 1220 19 480 58 1475 54 1370 13 330 2 EA 70 1778 87 40 106 48 766 348
EPN-2858-22-100-E4P-3EA70 48 1220 28 710 58 1475 54 1370 22 560 3 EA 70 1778 87 40 157 71 1128 513
EPN-3358-22-100-E4P-4EA70 48 1220 33 840 58 1475 54 1370 27 685 4 EA 70 1778 87 40 185 84 1417 644
EPN-3758-22-100-E4P-4EA70 48 1220 37 940 58 1475 54 1370 31 785 4 EA 70 1778 87 40 207 94 1479 672
EPN-4358-22-100-E4P-5EA70 48 1220 43 1090 58 1475 54 1370 37 940 5 EA 70 1778 87 40 240 109 1784 811
EPN-1965-22-100-E4P-2EA77 54 1370 19 480 65 1650 60 1525 13 330 2 EA 77 1956 95 44 119 54 833 378
EPN-2865-22-100-E4P-3EA77 54 1370 28 710 65 1650 60 1525 22 560 3 EA 77 1956 95 44 175 80 1227 558
EPN-3365-22-100-E4P-4EA77 54 1370 33 840 65 1650 60 1525 27 685 4 EA 77 1956 95 44 207 94 1541 701
EPN-3765-22-100-E4P-4EA77 54 1370 37 940 65 1650 60 1525 31 785 4 EA 77 1956 95 44 232 105 1610 732
EPN-4365-22-100-E4P-5EA77 54 1370 43 1090 65 1650 60 1525 37 940 5 EA 77 1956 95 44 270 123 1942 883
EPN-1971-22-100-E4P-2EAX83 60 1525 19 480 71 1800 66 1675 13 330 2 EAX 83 2108 126 58 130 59 990 450
EPN-2871-22-100-E4P-3EAX83 60 1525 28 710 71 1800 66 1675 22 560 3 EAX 83 2108 126 58 192 87 1462 665
EPN-3371-22-100-E4P-4EAX83 60 1525 33 840 71 1800 66 1675 27 685 4 EAX 83 2108 126 58 226 103 1850 841
EPN-3771-22-100-E4P-4EAX83 60 1525 37 940 71 1800 66 1675 31 785 4 EAX 83 2108 126 58 253 115 1924 875
EPN-4371-22-100-E4P-5EAX83 60 1525 43 1090 71 1800 66 1675 37 940 5 EAX 83 2108 126 58 294 134 2330 1059
EPN-1984-22-100-E4P-2EAX96 72 1830 19 480 84 2135 78 1980 13 330 2 EAX 96 2438 146 67 154 70 1128 513
EPN-2884-22-100-E4P-3EAX96 72 1830 28 710 84 2135 78 1980 22 560 3 EAX 96 2438 146 67 227 103 1667 758
EPN-3384-22-100-E4P-4EAX96 72 1830 33 840 84 2135 78 1980 27 685 4 EAX 96 2438 146 67 267 121 2110 959
EPN-3784-22-100-E4P-4EAX96 72 1830 37 940 84 2135 78 1980 31 785 4 EAX 96 2438 146 67 300 136 2196 998
Tipo W X Y Z
EA cm 22 9.75 7.75 7
mm 559 248 197 178
EAX cm 27.5 12.5 10.5 7
mm 699 318 267 178
EB cm 32.5 15 13 6
mm 826 381 330 152
EC cm 32.5 15 13 6.5
mm 826 381 330 165
E380 cm 36.5 17 15 6.5
mm 927 432 381 165
E4390 cm 40.5 19 17 6.5
mm 1029 483 432 165
Prensa vulcanizadora

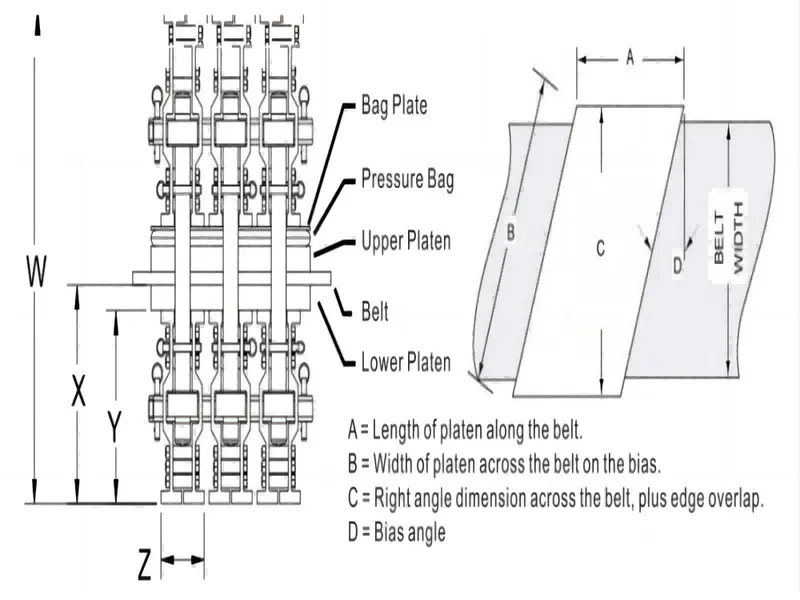

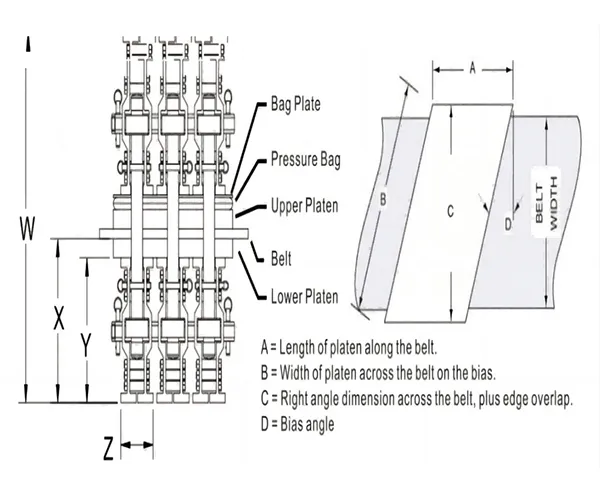

Placa de bolsa Bolsa de presión Platina superior Banda Platina inferior A = Longitud de la platina a lo largo de la banda. B = Ancho de la platina a lo largo de la banda en diagonal. C = Dimensión del ángulo recto a lo largo de la faja, más el solapamiento de los bordes. D = Ángulo de diagonal
Notas importantes

Los modelos pueden personalizarse a solicitud para cumplir con requerimientos específicos, incluyendo dimensiones especiales, configuraciones rectangulares, distintas disposiciones de platinas o mayores rangos de presión de trabajo. Para más información, por favor contáctenos o comuníquese con su representante local de EPNUO.

El tiempo de calentamiento para el vulcanizado debe ajustarse según el espesor de la banda transportadora.
La longitud del empalme debe cumplir con las normas vigentes del sector.
Al realizar un pedido, indique el modelo del producto, especificaciones, ancho de la banda, tipo de banda y presión de vulcanizado requerido

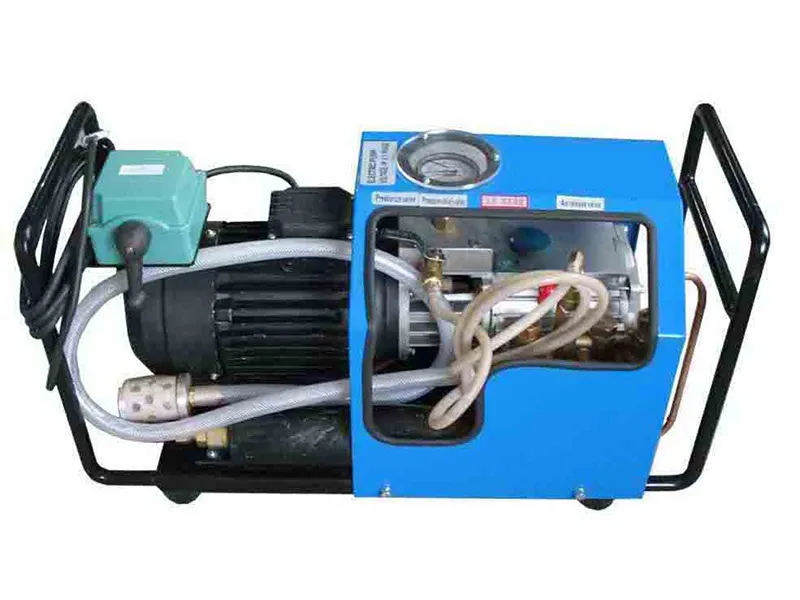

Opcionalmente, se pueden solicitar bombas de presión eléctricas.
Componentes clave Repuestos
Platinas: Diseñadas con una estructura flexible e innovadora que combina una placa extruida, elementos calefactores de silicona y materiales aislantes compuestos de alta durabilidad. Cada platina se adapta a las irregularidades de la faja, asegurando una presión uniforme y una alta calidad en el empalme. La temperatura máxima de operación es de 200 °C.
Estructura: Diseñada ergonómicamente con asas opcionales para facilitar el transporte y la instalación.
Sistema de presión y enfriamiento: La bolsa de presión proporciona una presión uniforme sobre toda la superficie de unión. Canales de enfriamiento integrados permiten una disipación eficiente del calor.
Prensa vulcanizadora

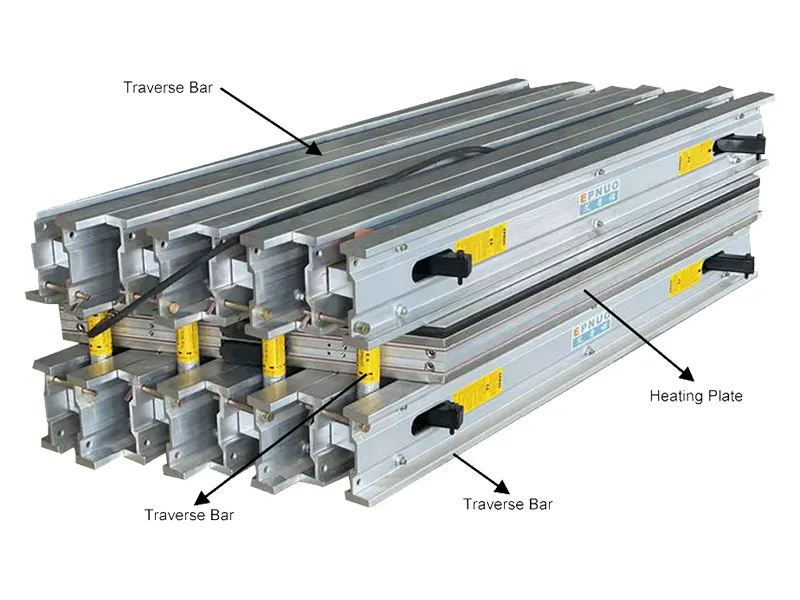

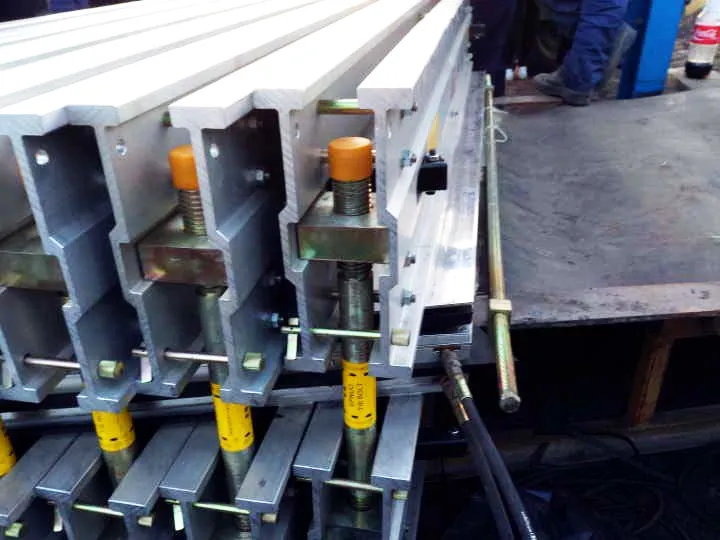

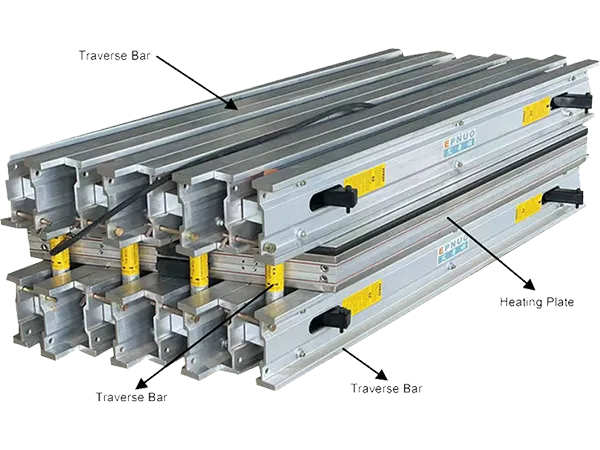

Placa calefactora Barra transversal

Sí, pero es fundamental que el empalme sea compatible con el material de la faja: ya sea textil, de cable de acero o de caucho. También debe adecuarse en cuanto a la temperatura, presión y tamaño de las placas calefactoras necesarias para un empalme efectivo.

Estas máquinas son ampliamente utilizadas en minería, metalurgia, producción de cemento, procesamiento químico y otras industrias que manejan materiales a granel.

Por ejemplo, en minas de carbón se utilizan para reparar y empalmar fajas que transportan mineral; en plantas cementeras, mantienen en funcionamiento sistemas de transporte clave para la producción.

Dependen principalmente del tipo de material y el grosor de la faja. Para fajas de caucho estándar, la temperatura habitual se sitúa entre 140 °C y 150 °C. Como referencia general, se calcula aproximadamente 4 minutos por cada milímetro de espesor del material.
